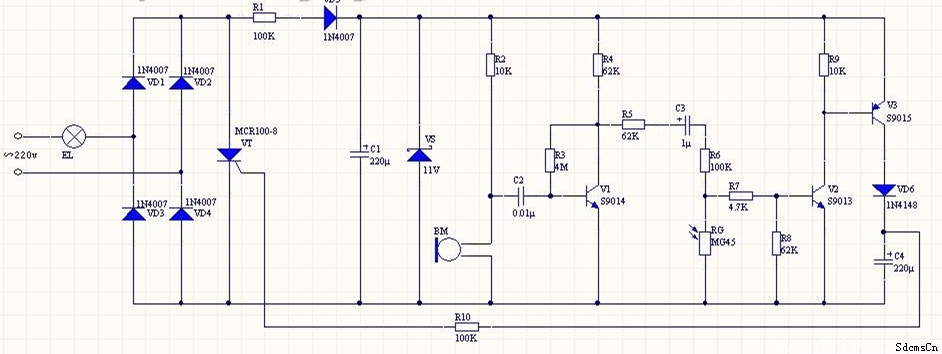

该电路是目前市面上常用的声光路灯控制器的原理图.
220V市电经过VD1~VD4组成的桥式整流输出脉动电压,经过R1,VD5,C1降压滤波后,由VS提供11V的稳定直流电压,为控制电路提供电源供给.
静态待机状态下：
BM无信号输入，V1处于静止放大状态，因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。
        当外界光照强度足够时：

RG呈现低阻抗状态，即使短路C3，V2的基极也得不到足够的偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。
        当外界光照强度较弱且无声音信号时：
RG呈现高阻抗状态，与R7,R8的阻值相比可视作RG为开路状态，但因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。
        当外界光照强度较弱且有声音信号时：
RG呈现高阻抗状态，与R7,R8的阻值相比可视作RG为开路状态。BM输出的音频信号经过V1放大在其集电极产生了幅度极高的音频信号，通过C3耦合，这个放大后的音频信号正极性部分经过R5,R6,R7,R8分压后为V2提供了足够强的基极偏置，V2进入导通状态致使V3进入饱和导通状态，电源通过V3,VD6向C4充电，由于音频信号的频率不会很高而且声音信号有一定的持续时间，C4在这段时间内可以被充满电至10V左右，此时C4通过R10为可控硅VT提供了足够的导通电压，EL获得足够的电流，处于发光状态。当声音信号消失后，由于VD6被反向偏置，C4上的电荷只能通过R10,VT放电，而C4和R10的放电时间常数比较大，VT会保持持续导通，直到C4上的电压不足以使VT导通时，EL恢复到熄灭状态。
        根据上述分析，如果要调整该控制器的声音灵敏度，可以通过调整R4的阻值来实现，当R4的阻值增加，可以降低声音灵敏度，反之则提高声音灵敏度。如果要调整该控制器的光照灵敏度，可以通过调整R8的阻值来实现，当R8的阻值增加，可以提高控制器起作用的光照度，反之则可以降低控制器作用的光照度。R4,R8是独立调整各自的灵敏度而相互影响比较小，如果调整R5和R6的话两个参数的灵敏度都会受到影响而改变。
        本电路的EL最大功率限制在于VD1~VD4的最大电流以及VT的最大电流，根据本电路中的器件选择，最大允许电流为1A，所以EL的功率应该限制在220W以下，为留有余量，EL最好是小于等于100W的
