接触器联锁的正反转控制线路在机床控制中的运用
日期:2016-7-17 14:56:35人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训


大多数生产机械的运动部件,往往要求正反两个方向运动。如铣床主轴正转和反转,起重机的提升或下降,磨床砂轮架的起落等,都需要电动机正反转来实现。要想改变异步电动机的转向,必须将接在定子绕组三相电源的任意两根相线对调。

常州电工上岗证培训,维修电工技能培训

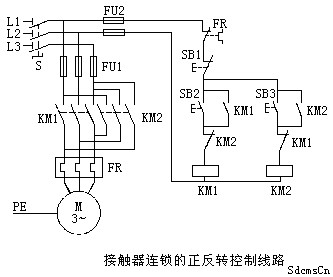

如图所示是接触器联锁的正反转控制线路。使用了两个接触器KM1KM2,分别控制电动机的正转和反转。从主电路可以看出,两个接触器主触头所接通的电源相序不同,KM1L1L2L3接线;KM2L3L2L1接线,所以能改变电动机的转向。相应地有两个控制电路,由按钮SB2和线圈KM1等组成正转控制电路;由按钮SB3和线圈KM2组成反转控制电路。

该控制线路的工作原理如下:

1.准备

使用时先合上开关S

2.正转控制

按下SB2线圈KM1得电

常州电工上岗证培训,维修电工技能培训

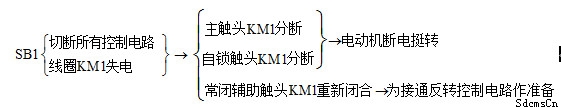

3. 停车

常州电工上岗证培训,维修电工技能培训

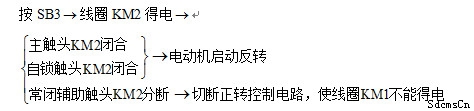

4. 反转控制

常州电工上岗证培训,维修电工技能培训



从上面分析可以看到,当正转控制电器工作时,反转控制电路中串接的常闭辅助触头KM1是分断的,使接触器KM2不能得电,电动机不能反转。同样,在反转控制电路工作时,正转控制电路中串接的常闭辅助触头KM2,是分断的,使接触器KM1不能得电,电动机也不能正转。就是说,正转控制电路与反转控制电路不能同时得电,主触头KM1KM2不能同时闭合,否则将造成电源两相短路事故。尽有接触器KM1失电复位后,接触器KM2才能得电;同样,只有接触器KM2失电复位后,接触器KM1才能得电。这种相互制约的作用称为联锁(或互锁),所有的常闭辅助触头称为联锁触头(或互锁触头)。由于联锁双方是接触器,所以把这种控制方式叫做接触器联锁。

该控制线路还采用热继电器作过载保护,其热元件FR串联在主电路电。当主电路电流超过额定值时:热元件FR发热使双金属片弯曲,将扣板脱扣,把控制电路中热继电器常闭触头FR分断,控制电路失电,线圈KM1KM2失电,主触头分断,电动机停转,这样就起到了过载保护作用。若重新启动,应按下热继电器复位键,使常闭触头FR复位;以保证控制电路的接通。

如图所示控制线路不足之处是改变电动机的转向时,必须先停车,再启动,对操作者不够方便。

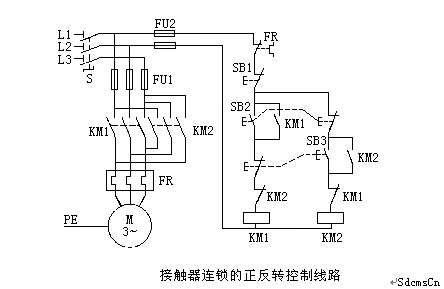

为了解决这个问题,可增设按钮联锁。下图所示为双重联锁的正反转控制线路。它采用复合按钮,将正转启动按钮SB2的常闭触头串接在反转控制电路中,同样将反转控制电路中的启动按钮SB3的常闭触头串接在正转控制电路中。图中虚线相连的为同一按钮的另外一对触头。这样便可以保证正、反转两条控制电路不会同时被接通。

常州电工上岗证培训,维修电工技能培训

 如上图所示。在按下SB2时,其常闭触头先行分断,断开反转控制电路,使接触器KM2失电释放,电动机停转。与此同时SB2常开触头闭合,接通正转控制电路,使接触器KM1得电动作,电动机正转。同样,按SB3时,先行断开正转控制电路,使电动机停转,与此同时,接通反转控制电路,使电动机反转。这种线路兼有接触器联锁和按钮联锁的优点,操作方便,安全可靠且反转迅速,因此,应用广泛。
